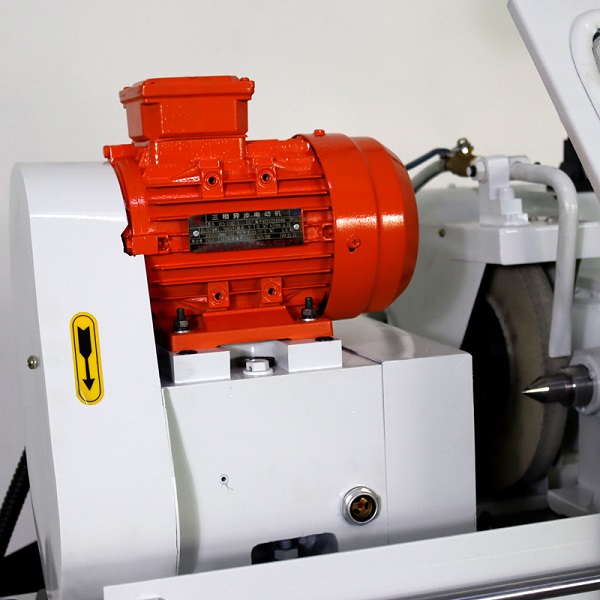

Máy mài trụ bên ngoài và bên trong GD-3080B chủ yếu dùng để mài các bề mặt hình trụ và hình nón của trục nhỏ, ống tròn, van kim, pít tông, v.v. Có thể lắp đặt phôi bằng các tâm, mâm cặp ba chấu, mâm cặp lò xo và các phụ kiện đặc biệt khác. Thích hợp để gia công các chi tiết nhỏ trong các ngành công cụ, ô tô, thiết bị cơ điện, ổ trục, dệt may, đóng tàu, máy khâu, máy công cụ, v.v.;
Chuyển động dọc của bàn có thể là thủy lực và thủ công. Đầu mài và đầu máy có thể xoay. Hệ thống thủy lực sử dụng bánh răng có đặc tính tốt;
Máy phù hợp với các xưởng sửa chữa cơ khí, các đơn vị sản xuất hàng loạt dụng cụ vừa và nhỏ;
Khoảng cách giữa các tâm là 300mm;
Lỗ xuyên qua đầu máy GD-3080A có thể tùy chỉnh lên đến 40mm, đầu kẹp bốn chấu đơn hướng có thể điều chỉnh được.
| Thông số kỹ thuật | GD-3080A | GD-3080B |
| Đường kính mài của OD/ID | Φ2-Φ80mm | Φ2-Φ80/Φ10-Φ60mm |
| Chiều dài lưới của OD/ID | 300mm | 300/65mm |
| Chiều cao trung tâm | 115mm | 115mm |
| Trọng lượng phôi tối đa | 10kg | 10kg |
| Tốc độ bàn làm việc | 0,1 ~ 4m/phút | 0,1 ~ 4m/phút |
| Tốc độ đường mài | 35m/giây | 35m/giây |
| Hành trình tối đa của bàn làm việc | 320mm | 320mm |
| Phạm vi xoay của bàn làm việc | -3°~+7° | -3°~+7° |
| Kích thước bánh mài ngoài | Tối đaΦ250x25xΦ75mm Tối thiểuΦ180x25xΦ75mm | Tối đaΦ250x25xΦ75mm Tối thiểuΦ180x25xΦ75mm |
| Tốc độ trục chính bên trong | 15000 vòng/phút | 15000 vòng/phút |
| Đuôi côn morse | SỐ 3 morse | SỐ 3 morse |
| Kích thước máy | 1360x1240x1000mm | 1360x1240x1000mm |
| Trọng lượng máy | 950kg | 1000kg |
| Tổng công suất động cơ | 3,16kw |
3,16kw |
| Độ chính xác công việc | ||
| Độ tròn (OD/ID) | 0,002/0,005μm (Đường kính ngoài/Đường kính trong) | |
| Độ nhám bề mặt (OD/ID) | Ra0.25/0.63μm (Đường kính ngoài/Đường kính trong) | |
