Máy uốn ống là gì? Một số dòng máy uốn ống nổi bật tại Cường Thịnh

Máy uốn ống thủy lực là dòng máy được dùng để uốn các ống kim loại với các góc khác nhau thông qua hệ thống điều khiển CNC (Computer Numerical Control) giúp gia công các sản phẩm có độ phức tạp và với độ chính xác đảm bảo sản phẩm đồng nhất chất lượng với nhau, giúp tiết kiệm chi phí sản xuất và tăng năng suất làm việc.

Nguyên lý làm việc

Máy uốn ống CNC hoạt động thông qua hệ thống điều khiển CNC điều khiển các trục gia công chuyển động theo các hướng khác nhau để tạo ra các góc uốn chính xác theo các chương trình đã được lập trình trước và khuôn uốn tác động một lực vừa đủ lên bể mặt ống kim loại.

Ứng dụng của máy uốn ống CNC trong sản xuất hiện nay

Máy uốn ống CNC đang được ứng dụng rộng rãi trong nhiều ngành công nghiệp hiện nay nhờ vào khả năng uốn các chi tiết phức tạp và có độ khó yêu cầu tay nghề cao.

• Ngành sản xuất ô tô

Máy uốn ống CNC được sử dụng để gia công các bộ phận như ống xả, khung xe và các chi tiết kim loại khác. Độ chính xác của máy khi gia công giúp đảm bảo các chi tiết đạt chuẩn chất lượng và độ an toàn cao.

• Ngành hàng không vũ trụ

Chi tiết kim loại trong ngành hàng không vũ trụ yêu cầu độ chính xác cao và có khả năng chịu lực tốt. Máy uốn ống CNC giúp tạo ra các chi tiết uốn cong phức tạp với chất lượng đồng nhất đáp ứng yêu cầu kỹ thuật khắt khe.

• Ngành xây dựng và cơ khí

Máy uốn ống CNC cũng được sử dụng trong ngành xây dựng khá là nhiều để gia công các ống thép các chi tiết kim loại trong kết cấu công trình. Trong cơ khí chế tạo được ứng dụng để gia công các chi tiết cho máy móc và thiết bị công nghiệp.

Các bộ phận đặc trưng của máy

Máy uốn ống CNC có cấu tạo phức tạp hơn các dòng máy khác bao gồm nhiều bộ phận chính giúp thực hiện quá trình gia công sản phẩm với độ chính xác cao.

• Hệ thống điều khiển

Đây là bộ phận trung tâm quan trọng nhất của máy là nơi lưu trữ và điều khiển quá trình vận hành của máy. Người vận hành máy có thể lập trình các thông số như góc gia công uốn, tốc độ và lực uốn để sản phẩm sau khi gia công đạt chất lượng như yêu cầu.

• Hệ thống uốn và khuôn uốn gia công sản phẩm

Hệ thống uốn được điều khiển bởi hệ thống CNC để tạo ra các đường uốn chính xác. Khuôn uốn là bộ phận trực tiếp tiếp xúc với ống, giúp định hình và tạo ra các góc uốn đúng như thiết kế.

• Hệ thống thủy lực và tủ điện

Hệ thống thủy lực giúp tạo ra lực uốn cần thiết cho quá trình gia công, trong khi hệ thống điện sẽ bộ não của máy giúp điều khiển toàn bộ quá trình hoạt động ổn định của máy và liên tục.

Ưu điểm máy uốn ống CNC trong sản xuất

Máy uốn ống CNC mang lại nhiều ưu điểm vượt trội so với các phương pháp uốn truyền thống, giúp tăng hiệu quả sản xuất so với gia công thủ công thông thường

• Độ chính xác cao

Được điều khiển bởi hệ thống CNC giúp quá trình gia công sản phẩm với độ chính xác cao sản phẩm đồng nhất về chất lượng với nhau, hạn chế tối đa các sai sót trong quá trình gia công.

• Tiết kiệm chi phí sản xuất

Máy uốn ống CNC quá trình gia công đượ tự động, từ đó giảm thiểu sự can thiệp của con người và tốc độ gia công nhanh chóng giúp tăng năng suất sản xuất. Từ đó giúp doanh nghiệp tiết kiệm chi phí nhân công và thời gian sản xuất.

3. Gia công xử lý đa dạng vật liệu khác nhau

Máy có thể xử lý nhiều loại vật liệu khác nhau như thép, nhôm, inox với nhiều hình dạng khác nhau như vuông, tròn,… với nhiều kích thước khác nhau. Với tính linh hoạt cao máy uốn ống CNC trở thành dòng máy không thể thiếu trong các xưởng sản xuất gia công nội ngoại thất kim kim loại ống hiện nay.

Các loại máy uốn ống nổi bật tại Cường Thịnh

Tùy thuộc vào nhu cầu sản xuất, có nhiều loại máy uốn ống CNC phù hợp cho từng loại sản phẩm và mục đích sử dụng khác nhau

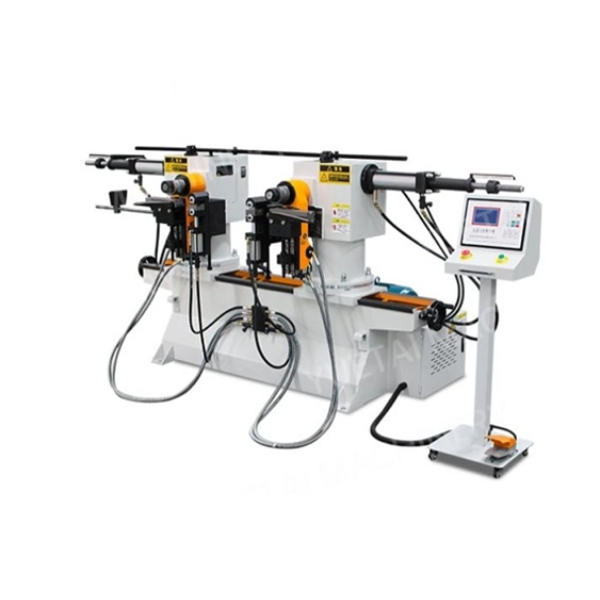

1. Máy uốn đối xứng

• Xoay đầu 90 độ cho phép hoàn thành phần 3 chiều với độ chính xác
• Kẹp cố định để giữ ống ở đúng vị trí trước khi uốn
• Có thể gia công 2 ống cùng lúc
• Khoảng cách tâm giữa các khúc cua từ 196 mm đến 1.700 mm
• Cài đặt góc uốn riêng cho từng đầu uốn
• Uốn toàn chu kỳ hoặc uốn nửa chu kỳ
• Bộ điều khiển NC với màn hình cảm ứng
• Tiêu chuẩn với góc xoay đầu 90° để uốn ống 3D
• Thích hợp cho các vật liệu khác nhau như thép, thép không gỉ, thép carbon

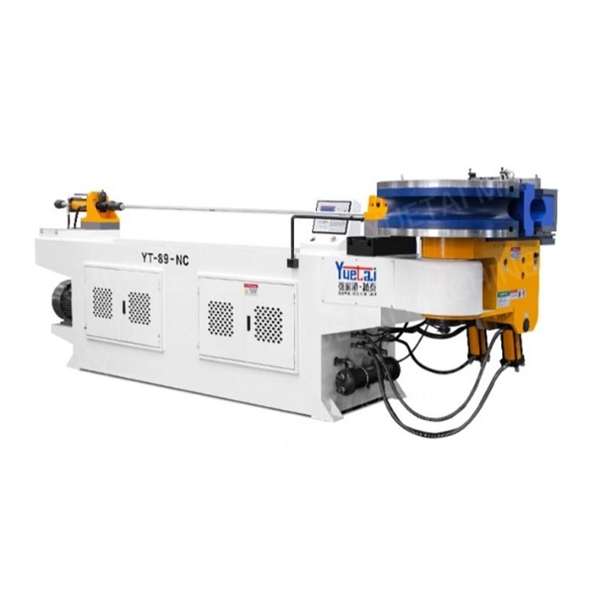

2. Máy uốn ống tự động NC

• Tay đòn (trục C) bằng thủy lực, khuôn kẹp bằng thủy lực.
• Dùng bàn đạp cóc để khởi động máy.
• Khuôn ép bằng thủy lực, giá đỡ (trục Y) bằng phương pháp cấp liệu cơ học.
• Khả năng uốn ống tối đa lên tới OD 168mm
• Thích hợp cho các vật liệu khác nhau như thép, thép không gỉ, nhôm và đồng
• Bộ điều khiển NC với màn hình cảm ứng
• Giao diện hoạt động dễ dàng và cho phép nhập dữ liệu dễ dàng
• Độ chính xác ống uốn cao lên tới + - 0,15°
• Kẹp thủy lực với hỗ trợ khuôn áp lực tùy chọn

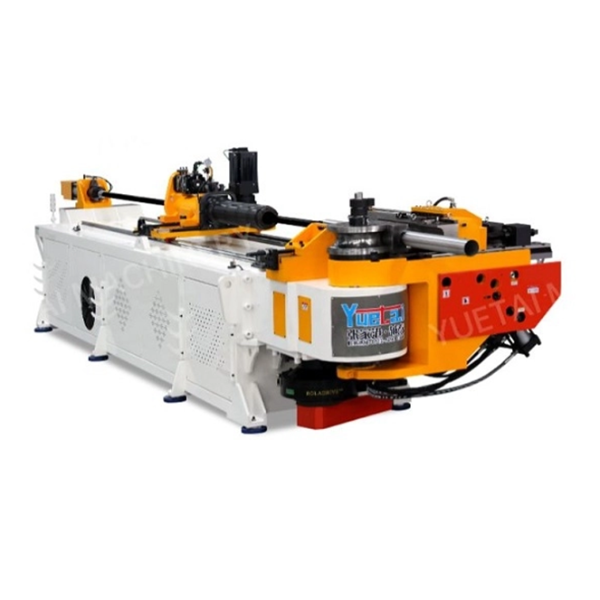

3. Máy uốn ống tự động CNC đa trục

• Được trang bị 3-4 trục CNC điện
• Nhiều ống uốn
• Điều khiển bằng phần mềm
• Hệ thống khuôn áp lực độc lập cho từng ống uốn
• Đầu uốn và vận chuyển được định vị ở bên cạnh
• Bôi trơn tập trung cho vùng trượt Tự động bôi trơn trục gá
• Ghế gạt nước và bôi trơn Hiển thị 3D và Xoay các bộ phận
• Chuyển đổi tọa độ XYZ và YBC Phản chiếu và đảo ngược hình ảnh của các bộ phận
• Hoàn toàn tự động và tiết kiệm chi phí.
• Dây chuyền uốn ống này được trang bị 3 trục có thể lập trình:

+ Cho ăn – servo điện;

+ Xoay – servo điện;

+ Uốn ống – Thủy lực (NC).

Cách lựa chọn máy uốn ống CNC phù hợp

Khi lựa chọn máy uốn ống CNC thì cần cân nhắc nhiều yếu tố khác nhau để đảm bảo máy phù hợp với nhu cầu sản xuất.

• Xác định loại ống và vật liệu cần gia công

Loại vật liệu cần gia công và đường kính ống sẽ ảnh hưởng đến lựa chọn máy có đủ công suất và kích thước gia công phù hợp để xử lý các vật liệu từ thép, nhôm đến inox.

• Chức năng của máy

Tùy thuộc vào yêu cầu sản xuất mà quý khách nên chọn máy có khả năng gia công xử lý được các góc phức tạp với độ chính xác cao, đảm bảo sản phẩm đạt tiêu chuẩn.

• Lựa chọn công suất và kích thước máy phù hợp với nhu cầu

Nên lựa chọn máy uốn cần có công suất và kích thước phù hợp với quy mô sản xuất của doanh nghiệp, phù hợp với không gian xưởng sản xuất.
