So sánh chi tiết các dòng máy vát mép ống ID – OD – E3 – P3: Nên chọn loại nào?

Trong ngành cơ khí chế tạo, đóng tàu, dầu khí, thực phẩm hay hệ thống đường ống công nghiệp, chất lượng của mối hàn không chỉ phụ thuộc vào tay nghề thợ hàn mà còn bắt đầu từ công đoạn chuẩn bị đầu ống. Một đầu ống được vát mép đúng tiêu chuẩn sẽ giúp mối hàn ngấu sâu, liên kết chắc chắn, giảm nguy cơ nứt gãy và đáp ứng các yêu cầu kỹ thuật khắt khe của từng dự án.

Chính vì vậy, máy vát mép ống đã trở thành thiết bị không thể thiếu trong nhiều nhà máy và xưởng gia công hiện đại. Tuy nhiên, trên thị trường hiện nay có rất nhiều dòng máy khác nhau như ID, OD, E3, P3 hay máy vát mép ống cầm tay, khiến không ít doanh nghiệp băn khoăn khi lựa chọn. Mỗi loại máy đều có cấu tạo, nguyên lý hoạt động và phạm vi ứng dụng riêng, phù hợp với từng kích thước ống, vật liệu và môi trường làm việc khác nhau.

Nếu lựa chọn đúng thiết bị ngay từ đầu, doanh nghiệp không chỉ nâng cao năng suất mà còn tiết kiệm đáng kể chi phí đầu tư, chi phí vận hành và thời gian thi công.

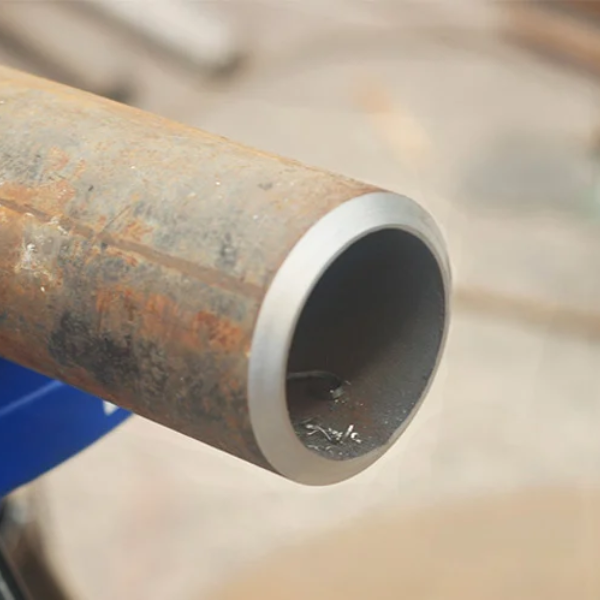

Máy vát mép ống là gì?

Máy vát mép ống (Pipe Beveling Machine) là thiết bị chuyên dùng để gia công phần đầu của ống trước khi hàn hoặc lắp ghép. Máy sử dụng dao cắt chuyên dụng để tạo góc vát theo yêu cầu kỹ thuật, đồng thời có thể thực hiện nhiều thao tác như làm phẳng đầu ống, loại bỏ ba via hoặc gia công các dạng mép đặc biệt.

Khác với phương pháp mài thủ công bằng máy cầm tay, máy vát mép giúp tạo ra mép cắt có độ chính xác cao, đồng đều trên toàn bộ chu vi ống. Đây là yếu tố rất quan trọng đối với các hệ thống chịu áp lực cao như đường ống dẫn dầu, khí, hơi nước hay hóa chất.

Vai trò của máy vát mép ống trong gia công cơ khí

Trong nhiều tiêu chuẩn hàn như ASME, API hay AWS, đầu ống cần được gia công đúng góc vát và đúng kích thước trước khi thực hiện hàn. Việc sử dụng máy vát mép ống thép mang lại nhiều lợi ích nổi bật:

1. Đảm bảo chất lượng mối hàn

Khi mép hàn được chuẩn bị chính xác, kim loại nóng chảy dễ dàng thâm nhập sâu vào mối nối, tạo liên kết chắc chắn và giảm nguy cơ rỗ khí, nứt mối hàn hoặc thiếu ngấu.

2. Tăng độ chính xác

Máy tạo góc vát đồng đều trên toàn bộ chu vi ống, đảm bảo các đầu nối khớp hoàn hảo khi lắp ráp.

3. Tiết kiệm thời gian gia công

So với việc mài thủ công, máy có thể hoàn thành quá trình vát mép chỉ trong vài phút, giúp rút ngắn tiến độ sản xuất và thi công.

4. Giảm chi phí nhân công

Một người vận hành có thể thực hiện công việc nhanh chóng với độ chính xác cao mà không cần nhiều thao tác chỉnh sửa sau gia công.

5. Nâng cao tính chuyên nghiệp

Đối với các doanh nghiệp gia công cơ khí, việc sử dụng thiết bị chuyên dụng giúp đảm bảo chất lượng sản phẩm ổn định, đáp ứng yêu cầu của các dự án lớn và tăng uy tín với khách hàng.

Máy vát mép ống được sử dụng cho những loại vật liệu nào?

Một trong những ưu điểm nổi bật của máy là khả năng gia công đa dạng vật liệu. Tùy theo dao cắt và công suất máy, thiết bị có thể xử lý hiệu quả:

• Ống thép carbon.
• Ống thép hợp kim.
• Ống inox.
• Ống thép không gỉ.
• Ống đồng.
• Ống nhôm.
• Một số vật liệu kim loại đặc biệt.

Nhờ đó, máy vát mép ống tròn được ứng dụng rộng rãi trong nhiều lĩnh vực như:

• Gia công kết cấu thép.
• Đóng tàu.
• Dầu khí.
• Nhà máy nhiệt điện.
• Hóa chất.
• Thực phẩm và đồ uống.
• Dược phẩm.
• Chế tạo bồn chứa áp lực.
• Hệ thống PCCC.
• Đường ống công nghiệp.

Vì sao nên sử dụng máy thay vì vát mép thủ công?

Nhiều xưởng cơ khí nhỏ vẫn sử dụng máy mài cầm tay để tạo mép hàn. Tuy nhiên, phương pháp này tồn tại nhiều hạn chế:

Gia công thủ công	Sử dụng máy vát mép ống
Phụ thuộc tay nghề	Độ chính xác ổn định
Góc vát dễ sai lệch	Góc vát đồng đều
Mất nhiều thời gian	Gia công nhanh
Khó đáp ứng tiêu chuẩn	Đáp ứng tiêu chuẩn kỹ thuật
Năng suất thấp	Năng suất cao

Đặc biệt với những công trình yêu cầu hàn áp lực hoặc sản xuất hàng loạt, đầu tư máy vát mép ống là giải pháp hiệu quả giúp doanh nghiệp tiết kiệm chi phí lâu dài và nâng cao chất lượng sản phẩm.

Máy vát mép OP là gì?

Khi tìm kiếm thông tin về thiết bị gia công đầu ống, nhiều người bắt gặp cụm từ máy vát mép OP và thắc mắc liệu đây có phải là một dòng máy riêng biệt hay không.

Thực tế, OP là cách gọi tắt của Pipe End Preparation, dùng để chỉ nhóm thiết bị chuyên thực hiện công đoạn chuẩn bị đầu ống trước khi hàn. Trong nhiều tài liệu kỹ thuật hoặc catalogue của các hãng sản xuất, thuật ngữ này được sử dụng để mô tả các dòng máy có khả năng gia công đầu ống với độ chính xác cao.

Một máy vát mép OP không chỉ tạo góc vát mà còn có thể thực hiện nhiều thao tác khác như:

• Vát mép chữ V, chữ U hoặc J.
• Làm phẳng đầu ống (Facing).
• Loại bỏ ba via.
• Gia công bậc trong (Counter Bore).
• Chỉnh sửa đầu ống bị biến dạng.
• Chuẩn bị đầu ống đạt tiêu chuẩn trước khi hàn TIG, MIG hoặc hàn hồ quang.

Nhờ khả năng xử lý đa chức năng, dòng máy này được sử dụng phổ biến trong các ngành có yêu cầu cao về chất lượng mối hàn như dầu khí, hóa chất, năng lượng, thực phẩm, dược phẩm và chế tạo thiết bị áp lực.

Hiện nay, các dòng ID, OD, E3 và P3 đều thuộc nhóm thiết bị chuẩn bị đầu ống (Pipe End Preparation). Tuy nhiên, mỗi dòng sẽ có thiết kế và nguyên lý kẹp khác nhau, phù hợp với từng loại ống và điều kiện thi công riêng.

Hiểu rõ sự khác biệt giữa các dòng máy sẽ giúp doanh nghiệp lựa chọn đúng thiết bị, tối ưu hiệu quả đầu tư và đảm bảo chất lượng gia công.

Các phương pháp vát mép ống phổ biến hiện nay

Sự đa dạng về kích thước ống, độ dày vật liệu và điều kiện làm việc đã tạo ra nhiều dòng máy vát mép ống thép với thiết kế khác nhau. Mỗi loại được phát triển để đáp ứng những yêu cầu gia công riêng, từ sản xuất trong nhà máy đến thi công trực tiếp tại công trường.

Trong số các dòng máy chuẩn bị đầu ống hiện nay, ID (Internal Clamp) và OD (Outside Clamp) là hai nguyên lý kẹp phổ biến nhất. Mặc dù cùng có chức năng vát mép trước khi hàn, nhưng cách định vị trên ống khác nhau sẽ tạo nên sự khác biệt lớn về độ chính xác, phạm vi ứng dụng và điều kiện làm việc.

Việc hiểu rõ ưu, nhược điểm của từng loại sẽ giúp doanh nghiệp lựa chọn được máy vát mép ống phù hợp với đặc thù sản xuất, đồng thời tối ưu hiệu quả đầu tư và chất lượng gia công.

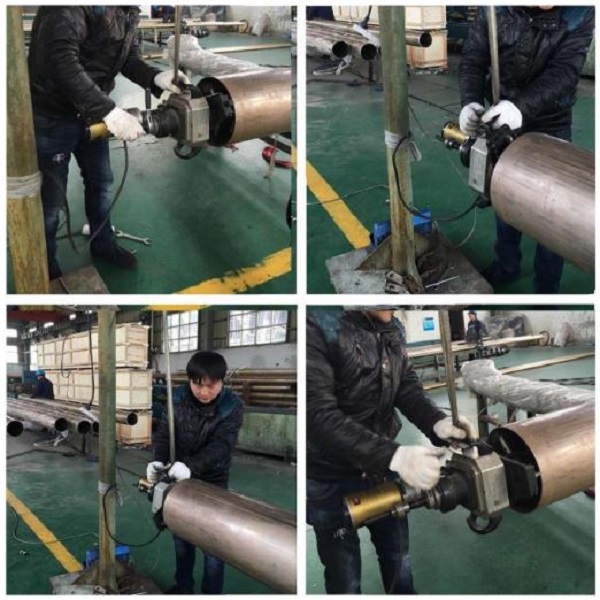

1. Máy vát mép ống ID (Internal Clamp)

Máy vát mép ống ID (Internal Clamp) là dòng máy sử dụng cơ cấu kẹp cố định bên trong lòng ống. Khi vận hành, bộ gá sẽ mở rộng và bám chắc vào thành trong của ống, sau đó đầu dao quay quanh tâm để thực hiện quá trình vát mép.

Nhờ lấy tâm theo đường kính trong, máy luôn đảm bảo độ đồng tâm rất cao giữa dao cắt và đầu ống. Đây là ưu điểm quan trọng giúp tạo ra mép hàn đồng đều, hạn chế sai số và đáp ứng các tiêu chuẩn kỹ thuật khắt khe.

1.1. Ưu điểm của máy vát mép ống ID

• Độ đồng tâm cao: Đây là lợi thế lớn nhất của dòng máy ID. Dao cắt luôn quay đúng tâm ống, tạo góc vát đều trên toàn bộ chu vi, giúp mối hàn đẹp và ổn định hơn.
• Gia công được trong không gian hẹp: Vì kẹp từ bên trong nên máy không cần nhiều khoảng trống xung quanh. Điều này rất hữu ích khi làm việc với hệ thống đường ống đã lắp đặt hoặc trong các vị trí chật hẹp.
• Không làm biến dạng bề mặt ngoài của ống: Máy không tạo lực ép lên thành ngoài nên hạn chế trầy xước hoặc biến dạng bề mặt, đặc biệt phù hợp với các loại ống inox có yêu cầu cao về tính thẩm mỹ.
• Đáp ứng tiêu chuẩn hàn nghiêm ngặt: Độ chính xác cao giúp máy ID được ứng dụng phổ biến trong các ngành yêu cầu chất lượng mối hàn tuyệt đối như dầu khí, hóa chất, thực phẩm và dược phẩm.

1.2. Hạn chế

Bên cạnh những ưu điểm, máy ID cũng có một số điểm cần lưu ý:

• Chỉ sử dụng được khi đường kính trong của ống đủ lớn để lắp bộ gá.
• Mỗi dải đường kính cần bộ kẹp phù hợp.
• Không thích hợp với những ống có đường kính quá nhỏ hoặc lòng ống bị cản trở.

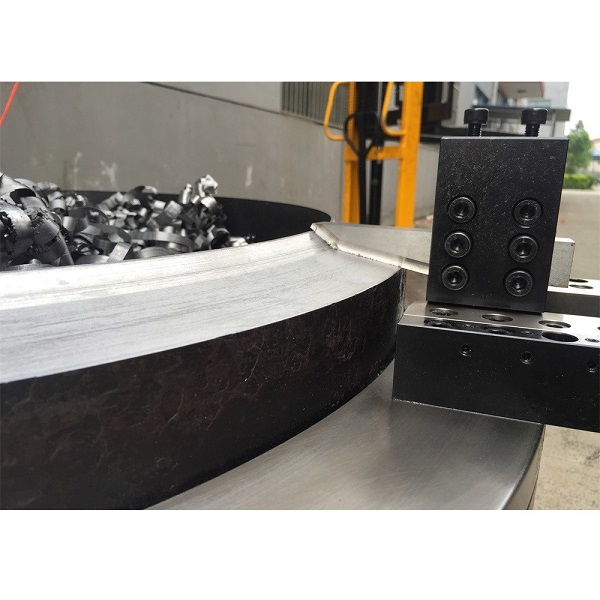

2. Máy vát mép ống OD (Outside Clamp)

Khác với dòng ID, máy vát mép ống OD sử dụng cơ cấu kẹp phía ngoài thành ống. Thiết kế này giúp tạo lực giữ rất lớn, phù hợp với các loại máy vát mép ống thép có đường kính lớn hoặc thành dày.

Đây là dòng máy được sử dụng phổ biến tại các công trình thi công đường ống, nhà máy nhiệt điện, đóng tàu và kết cấu thép.

2.1. Ưu điểm của máy OD

• Lực kẹp chắc chắn: Cơ cấu kẹp ngoài giúp máy làm việc ổn định, hạn chế rung lắc trong quá trình cắt.
• Gia công được ống đường kính lớn: Máy phù hợp với nhiều loại đường ống công nghiệp có kích thước lớn mà các dòng máy nhỏ khó đáp ứng.
• Phù hợp với ống thành dày: Nhờ công suất lớn và lực cắt mạnh, máy dễ dàng xử lý các loại ống thép có chiều dày lớn.
• Thuận tiện khi thi công ngoài hiện trường: Máy có thể làm việc trực tiếp tại công trình mà không cần tháo rời hệ thống đường ống.

2.2. Hạn chế

• Cần khoảng không gian bên ngoài để lắp máy.
• Với những vị trí sát tường hoặc sát thiết bị khác, việc thao tác sẽ khó khăn hơn.
• Không phù hợp với các đường ống nằm trong không gian quá hẹp.

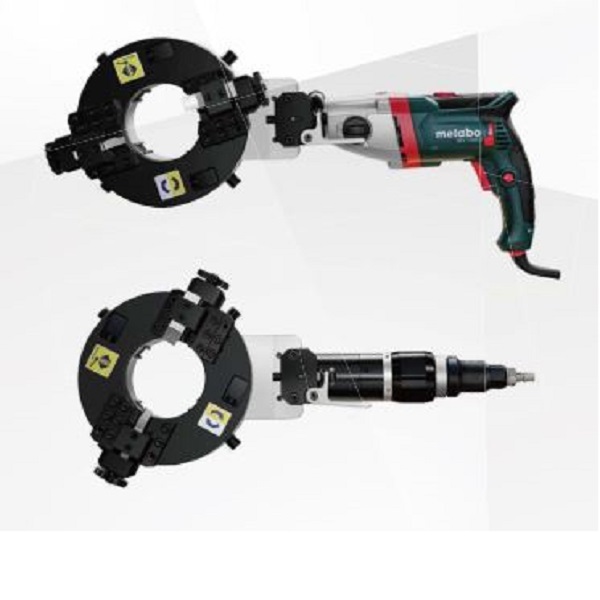

3. Máy Prep E3

Nếu ID và OD được phân loại theo phương pháp kẹp thì Prep E3 là dòng máy được thiết kế hướng đến tính cơ động và khả năng làm việc với các đường ống có kích thước nhỏ đến trung bình.

Prep E3 được nhiều đơn vị bảo trì, nhà thầu M&E và xưởng gia công lựa chọn nhờ thiết kế gọn nhẹ, dễ mang theo và vận hành đơn giản.

3.1. Ưu điểm

• Tính cơ động cao: Đây là ưu điểm nổi bật nhất của Prep E3. Người vận hành có thể dễ dàng mang máy đến các vị trí trên cao, tầng hầm hoặc khu vực thi công có diện tích hạn chế.
• Dễ sử dụng: Máy có cấu tạo đơn giản, thời gian lắp đặt nhanh, phù hợp với cả những đơn vị thường xuyên phải di chuyển giữa nhiều công trình.
• Tiết kiệm chi phí đầu tư: So với các dòng công suất lớn, Prep E3 có mức đầu tư hợp lý hơn nhưng vẫn đáp ứng tốt nhu cầu gia công thông thường.

3.2. Hạn chế

• Không phù hợp với các đường ống quá lớn.
• Không phải lựa chọn tối ưu cho dây chuyền sản xuất liên tục cường độ cao.

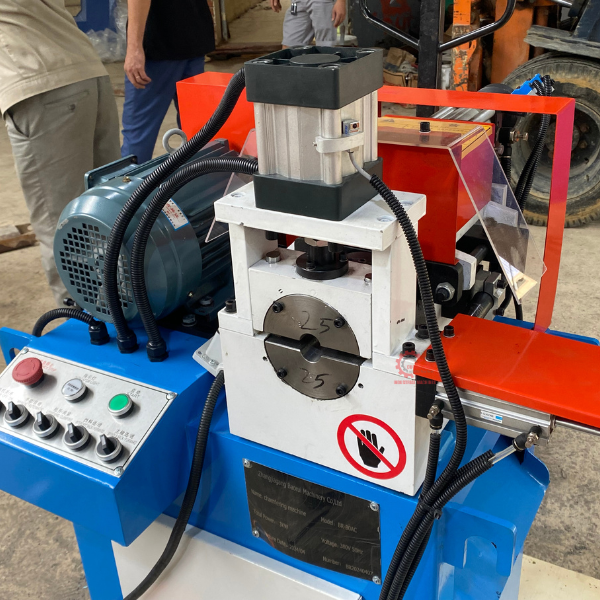

4. Máy Prep P3

Nếu Prep E3 hướng đến tính linh hoạt thì Prep P3 lại được phát triển để đáp ứng yêu cầu làm việc liên tục với cường độ cao.

Đây là dòng máy phù hợp với các doanh nghiệp có sản lượng lớn hoặc thường xuyên gia công nhiều kích thước máy vát mép ống tròn khác nhau.

4.1. Ưu điểm

• Năng suất vượt trội: Prep P3 có khả năng gia công liên tục trong nhiều giờ mà vẫn đảm bảo độ ổn định và chất lượng bề mặt cắt.
• Độ chính xác cao: Thiết kế cứng vững giúp hạn chế rung động khi cắt, từ đó nâng cao chất lượng mép vát.
• Làm việc với nhiều loại vật liệu: Máy có thể xử lý: Thép carbon, Inox, Hợp kim, Thép chịu nhiệt.
• Đáp ứng sản xuất công nghiệp: Đối với các nhà máy chế tạo thiết bị áp lực hoặc gia công hàng loạt, Prep P3 giúp tăng năng suất và giảm đáng kể thời gian chuẩn bị đầu ống.

4.2. Hạn chế

• Chi phí đầu tư cao hơn Prep E3.
• Trọng lượng lớn hơn, tính cơ động thấp hơn.

Bảng so sánh nhanh các dòng máy vát mép ống ID – OD – E3 – P3

Tiêu chí	ID	OD	Prep E3	Prep P3
Phương pháp kẹp	Kẹp trong	Kẹp ngoài	Kẹp trong	Kẹp trong
Độ chính xác	★★★★★	★★★★☆	★★★★☆	★★★★★
Tính cơ động	★★★☆☆	★★☆☆☆	★★★★★	★★★☆☆
Gia công ống lớn	Tốt	Rất tốt	Hạn chế	Tốt
Gia công liên tục	Tốt	Rất tốt	Trung bình	Xuất sắc
Phù hợp công trường	Tốt	Rất tốt	Rất tốt	Tốt
Chi phí đầu tư	Trung bình	Cao	Hợp lý	Cao
Ứng dụng nổi bật	Đường ống áp lực, inox	Đóng tàu, dầu khí	Bảo trì, M&E	Nhà máy sản xuất

Nhận xét tổng quan:

• Máy ID phù hợp khi cần độ chính xác cao và gia công các hệ thống đường ống yêu cầu tiêu chuẩn kỹ thuật nghiêm ngặt.
• Máy OD là lựa chọn lý tưởng cho các đường ống thép đường kính lớn, thi công ngoài hiện trường hoặc trong ngành đóng tàu, dầu khí.
• Prep E3 thích hợp cho các đơn vị cần một máy vát mép ống cầm tay hoặc thiết bị cơ động để bảo trì, lắp đặt và gia công ống nhỏ đến trung bình.
• Prep P3 đáp ứng tốt nhu cầu sản xuất liên tục với hiệu suất cao, phù hợp cho các nhà máy cơ khí và dự án công nghiệp quy mô lớn.

Hướng dẫn lựa chọn máy vát mép ống phù hợp

Không có một dòng máy vát mép ống nào phù hợp cho mọi nhu cầu. Việc lựa chọn đúng thiết bị nên dựa trên các tiêu chí dưới đây.

1. Chọn theo vật liệu gia công

Mỗi loại vật liệu sẽ có độ cứng và đặc tính cắt khác nhau.

• Ống thép carbon: Hầu hết các dòng máy đều đáp ứng tốt.
• Ống inox: Nên ưu tiên máy có độ đồng tâm cao như ID hoặc Prep P3 để đảm bảo bề mặt cắt đẹp.
• Ống hợp kim, thép chịu nhiệt: Cần máy có công suất lớn và dao cắt chất lượng cao.

2. Chọn theo đường kính ống

Đây là yếu tố quan trọng nhất khi mua máy.

• Ống nhỏ: Prep E3 hoặc máy ID.
• Ống trung bình: ID hoặc P3.
• Ống lớn: OD hoặc P3.

Việc lựa chọn đúng dải đường kính giúp máy hoạt động ổn định và kéo dài tuổi thọ thiết bị.

3. Chọn theo độ dày thành ống

Đối với các loại máy vát mép ống thép có thành dày, doanh nghiệp nên ưu tiên máy có công suất lớn để đảm bảo tốc độ cắt và chất lượng bề mặt.

• Thành mỏng: Máy cầm tay hoặc Prep E3.
• Thành trung bình: ID hoặc E3.
• Thành dày: OD hoặc Prep P3.

4. Chọn theo môi trường làm việc

Điều kiện thi công cũng ảnh hưởng trực tiếp đến việc lựa chọn máy.

Môi trường	Dòng máy phù hợp
Nhà máy sản xuất	Prep P3
Công trường	OD
Không gian hẹp	ID
Thi công lưu động	Prep E3 hoặc máy vát mép ống cầm tay

5. Chọn theo tần suất sử dụng

Nếu chỉ sử dụng vài lần mỗi tháng, doanh nghiệp không nhất thiết phải đầu tư dòng máy công suất lớn.

Ngược lại, với các nhà máy gia công cơ khí, dây chuyền sản xuất hoặc dự án kéo dài, việc đầu tư máy chuyên dụng sẽ giúp tối ưu chi phí vận hành trong nhiều năm.

Lời khuyên từ Cường Thịnh: Trước khi quyết định mua, hãy xác định rõ vật liệu gia công, kích thước ống, số lượng sản phẩm mỗi ngày và môi trường làm việc. Đây là những thông tin quan trọng giúp lựa chọn đúng dòng máy ngay từ đầu, tránh lãng phí chi phí đầu tư.

Mua máy vát mép ống ở đâu uy tín?

Đây là câu hỏi được rất nhiều doanh nghiệp quan tâm khi tìm kiếm máy vát mép ống thép hoặc máy vát mép ống tròn.

Một đơn vị cung cấp uy tín không chỉ mang đến sản phẩm chính hãng mà còn hỗ trợ tư vấn kỹ thuật, hướng dẫn vận hành và dịch vụ sau bán hàng để doanh nghiệp khai thác tối đa hiệu quả của thiết bị.

Vì sao nên chọn Cường Thịnh?

Là đơn vị nhiều năm hoạt động trong lĩnh vực cung cấp thiết bị cơ khí và máy công nghiệp, Cường Thịnh luôn hướng đến giải pháp phù hợp với nhu cầu thực tế của từng khách hàng thay vì chỉ bán sản phẩm.

Khi lựa chọn Cường Thịnh, khách hàng sẽ nhận được:

• Đa dạng các dòng máy vát mép ống đáp ứng nhiều nhu cầu gia công.
• Tư vấn lựa chọn thiết bị theo vật liệu, đường kính và tần suất sử dụng.
• Máy chính hãng, nguồn gốc rõ ràng.

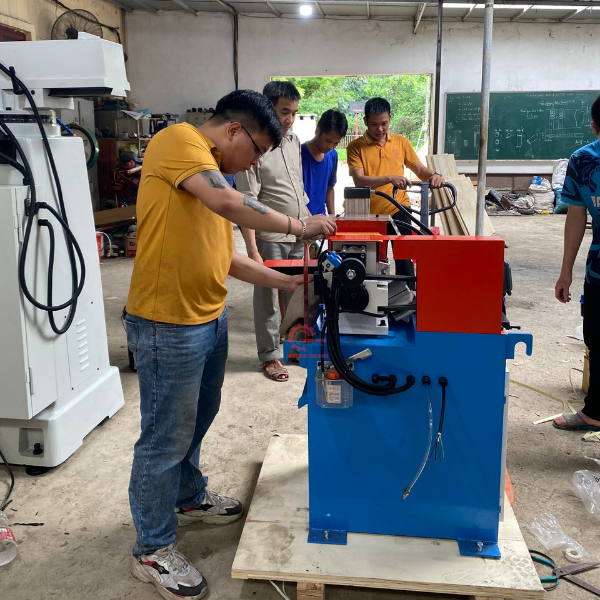

• Hỗ trợ lắp đặt và hướng dẫn vận hành.
• Chính sách bảo hành minh bạch.
• Cung cấp linh kiện, phụ kiện thay thế.
• Hỗ trợ kỹ thuật và bảo trì sau bán hàng.

Với kinh nghiệm cung cấp thiết bị cho nhiều doanh nghiệp trong lĩnh vực cơ khí chế tạo, kết cấu thép, đóng tàu, dầu khí và sản xuất công nghiệp, Cường Thịnh luôn đồng hành cùng khách hàng trong suốt quá trình sử dụng thiết bị, từ khâu lựa chọn máy đến bảo dưỡng định kỳ.

Câu hỏi thường gặp (FAQ)

1. Máy vát mép ống là gì?

Đây là thiết bị chuyên dùng để gia công đầu ống trước khi hàn, tạo góc vát đúng tiêu chuẩn, loại bỏ ba via và nâng cao chất lượng mối hàn.

2. Máy vát mép OP là gì?

Máy vát mép OP là cách gọi của nhóm thiết bị Pipe End Preparation, dùng để chuẩn bị đầu ống trước khi hàn. Nhóm này bao gồm nhiều dòng máy như ID, OD, Prep E3 và Prep P3.

3. Máy ID và OD khác nhau như thế nào?

Máy ID kẹp từ bên trong lòng ống nên có độ đồng tâm cao và phù hợp với các hệ thống yêu cầu độ chính xác lớn. Máy OD kẹp từ bên ngoài, tạo lực giữ chắc chắn và thích hợp với các loại ống đường kính lớn hoặc thi công ngoài hiện trường.

4. Prep E3 và Prep P3 nên chọn loại nào?

Nếu ưu tiên tính cơ động và gia công các đường ống nhỏ đến trung bình, Prep E3 là lựa chọn phù hợp. Trong khi đó, Prep P3 thích hợp cho các doanh nghiệp cần năng suất cao, gia công liên tục và xử lý nhiều kích thước ống.

5. Máy vát mép ống thép có dùng cho inox được không?

Có. Chỉ cần lựa chọn đúng loại dao cắt và thông số vận hành phù hợp, nhiều dòng máy hiện nay có thể gia công hiệu quả cả ống thép carbon, inox và một số vật liệu hợp kim.

Kết luận

Việc lựa chọn máy vát mép ống phù hợp không chỉ giúp nâng cao chất lượng mối hàn mà còn ảnh hưởng trực tiếp đến năng suất, chi phí vận hành và hiệu quả đầu tư của doanh nghiệp.

Thay vì lựa chọn theo giá thành, doanh nghiệp nên cân nhắc dựa trên vật liệu gia công, kích thước ống, môi trường làm việc và tần suất sử dụng. Đầu tư đúng thiết bị ngay từ đầu sẽ giúp tối ưu chi phí, nâng cao chất lượng sản phẩm và gia tăng hiệu quả sản xuất trong dài hạn.
